电涡流位移传感器安装使用
1.将电涡流位移传感器探头安装在支架上，使其轴线与被测表面垂直，并留一适当间隙。按图（1）所示连接，认真检查电源、地、输出端是否接对。开启电源，并同时调整探头与被测导体之间的初始间隙，调整在输出特性曲线的零点附近，这可以通过输出端的直流电压表读书确定。
例如，安装Φ8传感器，如果安装零点为传感器输出中点，那么将输出电压调整-10.0V左右即可。振动传感器安装方法同上，将输出电压调整在-10.0V即可。
2.本公司前置器壳与电源零线及信号零线是连接在一起的，为了防止两地不同电位带来的干扰，建议在远距离测量或与微机联机时，将前置器安装在提供的塑料卡槽上，使整个系统单点接地。
3.在标定和使用过程中，探头端部周围一个传感器直径的范围内，除了被测导体外不应有其它金属导体，以免影响测量精度。在金属内部安装时，两只或多只探头不可靠太近，否则临近效应会引起干扰。通常情况下探头之间的最小距离见下表

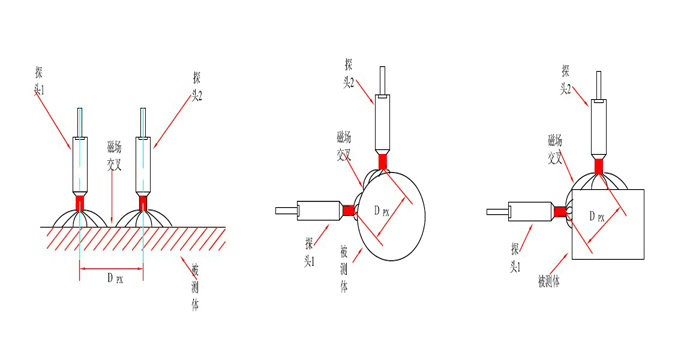

各安装方式的探头间距
|
探头头部直径（mm） |
两探头平行安装Dpx(mm) |
两探头垂直安装（被测体为圆形）Dpx(mm) |
两探头垂直安装（被测体为方形）Dpx(mm) |
|
Φ8 |
40.6 |
35.6 |
22.9 |
|
Φ11 |
80 |
70 |
40 |
|
Φ25 |
150 |
120 |
80 |
5.电涡流位移传感器的输出特性（灵敏度）随被测导体的性质不同而有所不同。CZ600系列电涡流传感器的放大倍数是固定的，其灵敏度、线性度等指标与被测导体的材料有关，出厂前用45#钢试件进行校准，可满足一般用户的需要。
若被测导体为铜、铝、其他不锈钢等金属材料，用户在订货时需提供被侧体的材料。被测体材料对传感器特性影响（如下图）
6.被测导体表面尺寸需大于3倍探头直径。
7.被测体厚度影响传感器灵敏度。钢等导磁性好的金属材料要求其厚度大于0.1mm，铝等导磁性好的金属材料要求其厚度大于0.6mm.
8.正负电源、地线及输出引线不能接错，以免损坏前置器。
图（1）电涡流位移传感器系统图
