产品详情
CZ891一体化振动变送器
CZ891一体化振动变送器是一款用于在线实时监测旋转机械轴承振动的就地变送器,又称一体化振动传感器。它是一种对机器的绝对振动测量,可安装在机器的轴承座或机壳上,对机器进行实时监控,同时两线制输出4-20毫安的电流信号,可直接供给控制室里的PLC或DCS等控制系统。如有因轴承磨损、轴承开裂、动平衡不良以及不对中等因素引起的机器故障,一体化振动变送器可提前监测到故障提出报警,防止机器在不良状况下继续工作而造损坏,进而带来经济损失。

CZ891一体化振动变送器

概述

CZ891一体化振动变送器是将振动传感器和信号调节电路集成为一体的振动变送器, 能将现场采集到的振动信号直接变换为420mA电流信号输出。输出信号可直接传送至可编程控制器(PLC,集散控系统(DCS)监视器、采集器、记录仪或其他监控设备。

    本产品采用高档电子器件,应用先进的贴片工艺,使产品结构紧凑,大大缩小了重量和体积,降低了功耗,同时由于传感器和处理电路集成一体,避免了信号的长距离传输,从而提高了抗干扰能力。



应用领域

CZ891一体化振动变送器可广泛用于风机、汽轮机组、磨煤机、制氧机、发电机、离心机、压缩机、水泵、电机等旋转机械的轴承振动测量与实时监控。



技术参数

供电电压:18Vdc~36Vdc(两线制环路供电,直接接入控制设备信号输入口即可)

    程:0100mm/s(速度值/振动烈度) 0~1000um(位移值/振动幅度)

    出:两线制输出420mA(最大负载500Ω)

频率响应:单方向(垂直、水平)10~1OOOHz 3db

          任意方向(通用)10~1OOOHz 3db

    度:<±2%
分 辨 率:0.2%
温    漂:0.1%/

测量方向:任意方向

接线方式:二线制

运行温度:-2080

外形尺寸:φ30×70mm

安装螺纹:M10×1.5×8mm(可选)

重  量:约350g
壳体材质:不锈钢材质,双层隔离,IP67等级(购买时请注明)



安装说明

先将变送器底部双头螺钉M10×1.5×8螺钉固定在被测点处,然后将变送器在上面拧紧即可。




接线说明

红色—接24Vdc电源正端/信号输入端口/420ma(+)

蓝色—接24Vdc电源负端/COM端口/420ma(-)

注:红色和蓝色导线也是420mA输出引线(可直接接入PLC、DCS、采集器、记录仪等控制设备)。连接导线要求有良好的绝缘性能,采用二芯屏蔽电缆。 如下图

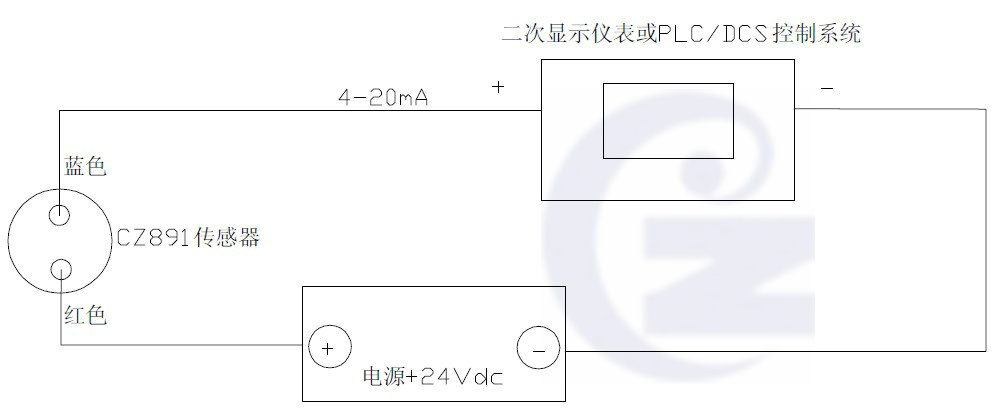

接线图







选型指南

CZ891- A□□□– B□□ -  C□□

A测量范围

B测量方向

C安装螺纹

010

10mm/s

00

垂直

00

M10×1.0

020

20mm/s

01

水平

01

M10×1.5

100

100um

02

通用

02

M8×1.25

500

500um





03

磁吸座

XXX

其他





 XX

其他

注:常规订货电缆长度为3米,带航插。
选型举例
如:CZ891-A020-B02-C01
表示:测量量程是0~20mm/s,测量方向是任意方向,安装螺纹是M10×1.5,电缆长度是3米带航插。


温馨提醒:如果之前购买使用过CZ891这个款振动变送器,但忘了参数,可以用产品编号进行购买,我公司每台CZ891都有独一的编号。

CZ891一体化振动变送器现场安装实物图:(安装风机电机轴承座处)
图1:

图2:
