CZ多功能无线振动监测系统
CZ系列无线振动监测系统是一款基于无线网络或3G信号而形成的振动监测系统,可以用于监测各类旋转机器的振动(如风机、电机、水泵、汽轮机、压缩机等等),同时也可广泛应用于可对温度、位移、转速、液位、压力、流量等进行监测。特别适用于布线难度大的现场。
基本技术指标及功能说明

无线振动监测系统是通过无线信号远距离传送接收信号,它由信号采集、无线信号发送器、无线信号接收器、上位机、在线监测振动传感器等几部组成。

本监测系统信号稳定(采用了自身的唯一ID无线信号,不受其他外界无线信号的干扰)、应用灵活(可以采集多种信号)、安装方便(从现场到控制室无需布线)。

1、信号采集和无线信号发送器

   供电电压:24Vdc(如现场不能提供电源,可使用太阳能供电)

   采集信号:420mARS485(标准MODBUS-RTU协议)、脉冲(采集点数根据实际需求而定);

   信号输出:ZigBee无线信号或3G信号

   传送距离:无线信号(有障碍:500米内;无障碍:1300米)、3G信号(无限距离)

   显示模块:彩色液晶模块(在现场也可实时观察设备的运行状态)

   三个报警指示灯

   三个按键控制

   实时时钟显示

   存储功能

   USB接口模块

2、无线信号接收路由器器

   供电电压:24Vdc

   接收信号:ZigBee无线信号或3G信号

3、上位机(监控器)

   运行环境:计算机

   运行系统:Windows XP/Vista/Windows7

   界面操作:参数可调、各通道数据实时显示、实时曲线、报警提示、数据存储、历史记录

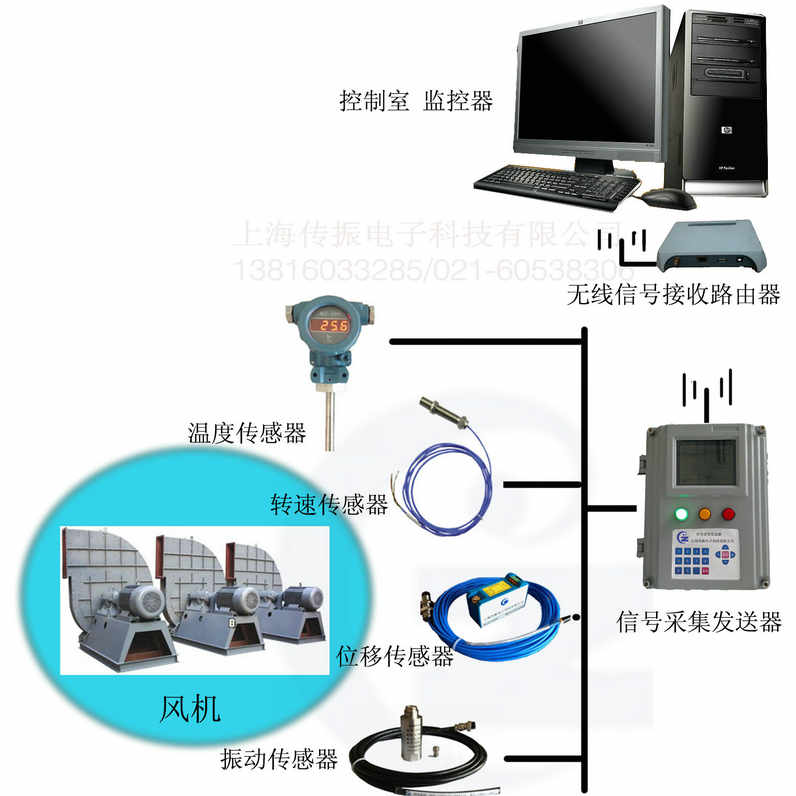

无线振动监测系统图:


注:本无线监测系统可根据用户的实际要求定做。
