近年来随着控制系统的不断普及，现在许多电力、钢铁、石化等行业的现场都有了自己的PLC/DCS等控制系统，而在这些系统功能的不完善下，完全可以替代轴承振动监测仪或变送器，可由控制系统来完成轴承振动信号的采集（4-20毫安）、显示、频谱分析以及报警控制。

为了与现行控制系统配套使用，我公司推出了一款轴承振动在线监测传感器（本产品专为自动化控制设备配套），一体化安装使用，两线制输出4-20ma信号，可直接接入控制设备，从而形成一个在线轴承振动监测系统。

本产品采用了全集成工艺和不锈钢材质、省去了与二次表的接线环节，提高了稳定性和抗干扰能力。可广泛应用于风机、水泵、电机、汽轮机、压缩机等旋转机器。

轴承振动在线监测传感器基本参数

量程范围：速度值0～100mm/s 或位移值0～1000um（可选）

频率响应：5～1OOOHz （3db）

输出信号：两线制输出4～20mA（最大负载500Ω）

测量精度：<1.5%

测量方向：垂直、水平

接线方式：两线制

供电电压：18Vdc～30Vdc（环路供电）

运行温度：-20℃～85℃

安装/接线

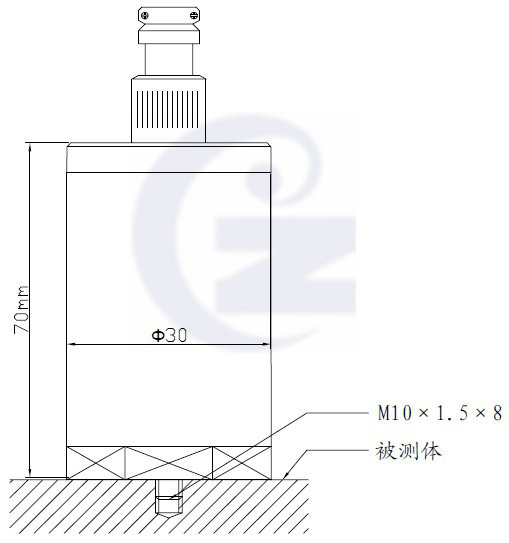

1.    外形及安装示意图

采用底部双头螺钉，将传感器与被测体连接。

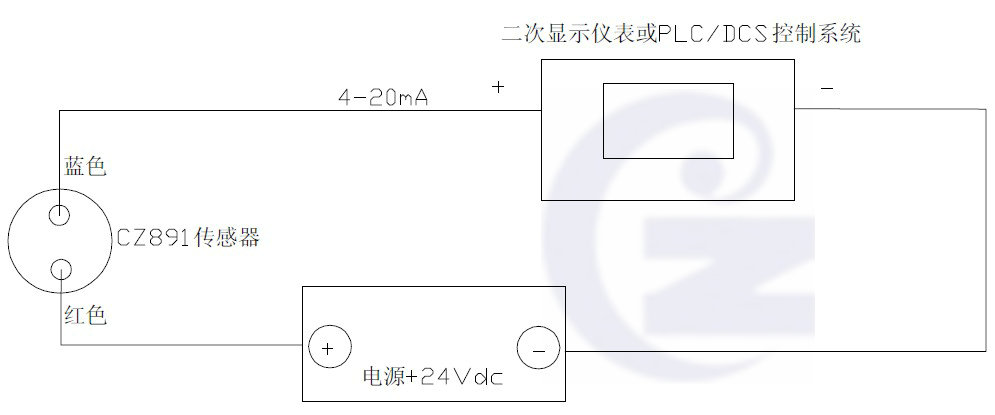

2.    两线制接线示意图

两根线既是电源线，也是4-20ma信号输出线。

注：
1.轴承振动在线监测传感器属于本公司CZ891系列，如需详细资料，请查看CZ891一体化振动变送器；

2.如果您需要的是在线非接触监测轴径向振动位移量，请查看CZ680一体化轴振动变送器。
