CZ716转速表

概述

CZ716是一款多功能的转速表，可根据用户需求增加所需的功能。功能如下：

1.    继电器报警输出

2.    转速信号变送输出，输出信号有：4~20mA或0~20mA；0~5V、1~5V或0~10V

3.    RS485通讯（标准Modbus RTU协议，可直接与工业组态软件组网）

技术参数

供电电压：+24Vdc、+12Vdc、220VAC（可选）

量    程：0～99999转/分钟（可调）

输入信号：开关量、电平脉冲(低电平：-30V～+0.6V；高电平：+4V～+30V)
如：光电开关，接近开关，霍尔开关，编码器等（可选）

输出信号：4～20mA或0～20mA；0～5V、1～5V或0～10V（负载电阻＜510Ω）

通讯接口：RS485接口，Modbus-RTU协议

显示方式：五位LED数显（每秒输入的脉冲个数×60×倍率）

倍率范围：0.0001～9999

精    度：指示误差±1个字，模拟输出精度：0.05 %

报警输出：1.一路继电器报警，可设置成上下限报警输出
          2.继电器触点寿命10万次，触点容量AC220V/5A，24Vdc/5A

运行温度：-10℃～55℃

存储温度：-20℃～ 80℃

外形尺寸: 96（W）mm×48(H)mm×112(L)mm

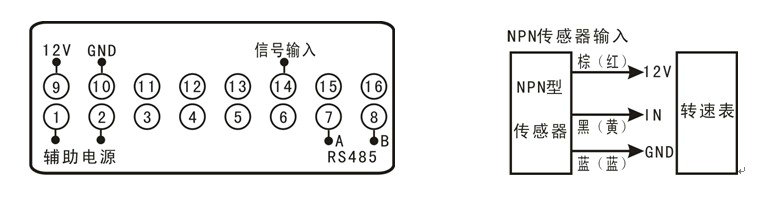

接线图

选型指南

CZ716 - A□□□□□ - B□□ - C□□ - D□□- E□□
